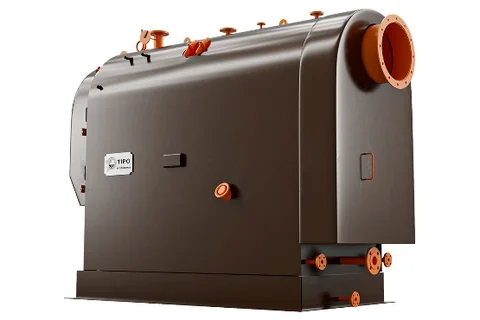

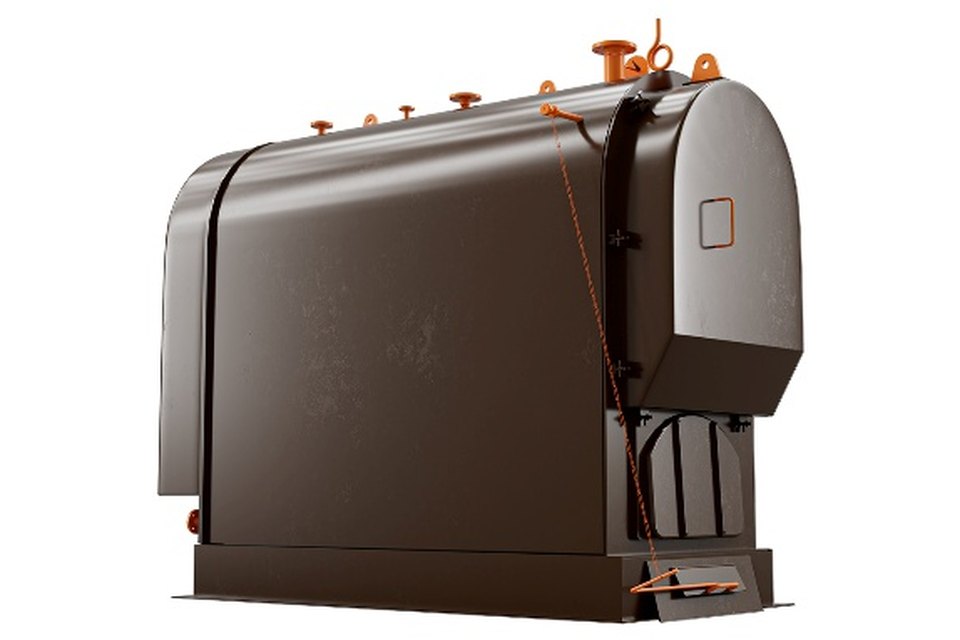

MAG-P
דוד צינורות אשדוד קיטור צינורות אש לדלק מוצק
- דוד צינורות אש בתכנון תלת-מעברי
- סבכה שטוחה לבעירת דלק מוצק
- תא היפוך ואגד צינורות עשן
- זמין כדוד קיטור, דוד מים מוחמים או דוד מים חמים
דודי קיטור תעשייתיים
דודי קיטור תעשייתיים מפיקים קיטור רווי או מחומם-יתר ליישומים תעשייתיים, תהליכיים ואנרגטיים.
בהתאם לקיבולת הנדרשת, לפרמטרי ההפעלה ולדלק, הם נבנים כדודי צינורות אש או כדודי צינורות מים. הם יכולים לפעול על דלקים מוצקים, ביומסה, דלקים נוזליים וגזיים, וכן על חשמל.
כל דוד מתוכנן לדרישות המתקן הספציפי ולתנאי התהליך.
סוג הדוד
דלק
הקיבולת, הלחץ, הטמפרטורה, החומרים, הדלק, הציוד והתצורה נקבעים לפי הדרישות הטכניות של המשקיע והפרויקט הספציפי.
שלחו פנייהדודי קיטור לדלק מוצק ולביומסה
EN 12953
דודי צינורות אש עם תא בעירה קדמי בעל סבכה לפי EN 12953
לדודי צינורות אש יש נפח מים גדול. הם משמשים כדודי קיטור, דודי מים מוחמים ודודי מים חמים לשריפת דלקים מוצקים שונים וביומסה.
מאפייני תכנון
- סבכה קבועה או נעה, בהתאם לדלק, לקיבולת ולדרישות התהליך
- מערכות אוטומטיות להזנה ולמינון של הדלק
- תכנון המותאם לפחם, ביומסת עץ ודלקים מוצקים אחרים
- תא היפוך צף
- תא היפוך אחורי מקורר מים
- מחמם-על קיטור זמין בדודי הקיטור
- אקונומייזר זמין כציוד אופציונלי
- מערכות לפינוי והובלת אפר
מאפייני הפעלה
- פעולה יציבה הודות לנפח המים הגדול.
- הסתגלות טובה לשינויים בביקוש ולעומסי שיא קצרים.
- ייצור אחיד של קיטור, מים מוחמים או מים חמים.
- פעולה אמינה בטווח עומסים רחב.
- ייצור קיטור רווי, וקיטור מחומם־על בעת התקנת מחמם-על.
- יעילות גבוהה, בייחוד עם אקונומייזר.
- בקרה פשוטה ורמת אוטומציה גבוהה.
- משמשים בתהליכים תעשייתיים, בתחנות כוח ובמערכות חימום.
EN 12952
דודי צינורות מים לפי EN 12952
בדודי צינורות מים נפח המים קטן. רובם נבנים כדודי קיטור ודודי מים מוחמים לקיבולות בינוניות וגדולות.
מאפייני תכנון
- מבנה צינורות מים
- נפח מים קטן בהשוואה לדודי צינורות אש
- תא בעירה מקורר מים הבנוי מצינורות ובהם מים במחזור
- קירות ממברנה בין צינורות תא הבעירה
- תכנון בעל תוף יחיד או שני תופים, בהתאם לקיבולת ולפרמטרי ההפעלה
- זרימת מים טבעית או מאולצת
- מחמם-על קיטור זמין
- אקונומייזר זמין
- מחמם אוויר זמין ביחידות גדולות יותר
- מבנה מודולרי המותאם להובלה ולהקמה
- שריפת ביומסה ודלק מאובנים מוצק בתא בעירה מתוכנן בהתאם
מאפייני הפעלה
- תגובה מהירה לשינויי עומס הודות לנפח המים הקטן
- זמן הפעלה קצר יותר
- יעילות גבוהה של העברת חום
- ייצור קיטור רווי וקיטור מחומם־על
- משמש לייצור חשמל, קוגנרציה ותהליכים תעשייתיים תובעניים
- לחצים וטמפרטורות גבוהים יותר מאשר בדודי צינורות אש
ההבדל בין דודים לדלק מוצק לדודי ביומסה
ההבדלים בין דודים לדלק מוצק מחצבי לדודי ביומסה נוגעים בעיקר לתכנון הסבכה, לחלוקת אוויר הבעירה הראשוני והמשני, למבנה אזורי הבעירה ולמערכות הזנת הדלק. מכיוון שביומסה שונה בהרכבה, בתכולת הלחות ובהתנהגות הבעירה, תא הבעירה ותהליך הבעירה מתוכננים סביב הדלק שנבחר.
דגמים (דלק מוצק וביומסה)

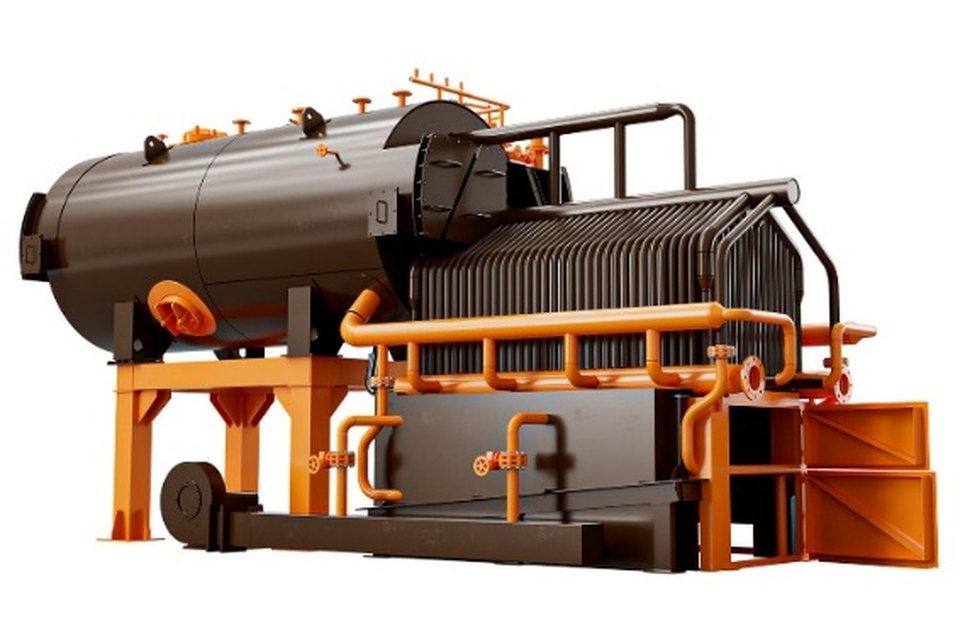

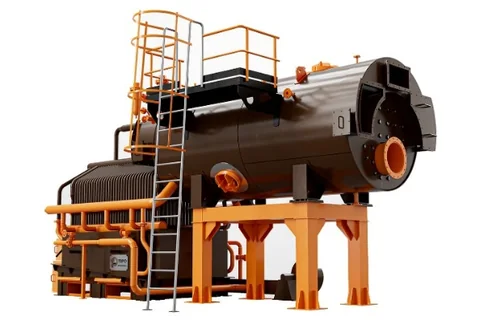

RTPKT-P
דוד צינורות אשדוד קיטור צינורות אש עם תא בעירה ממברנתי
- דוד צינורות אש בתכנון תלת-מעברי
- סבכה משופעת קבועה עם הזנה ידנית
- תא בעירה ממברנה מקורר מים
- צינור בעירה ואגד צינורות עשן
- תא היפוך צף
- מתוכנן לביומסה ולדלקים מוצקים אחרים
- זמין כדוד קיטור, דוד מים מוחמים או דוד מים חמים

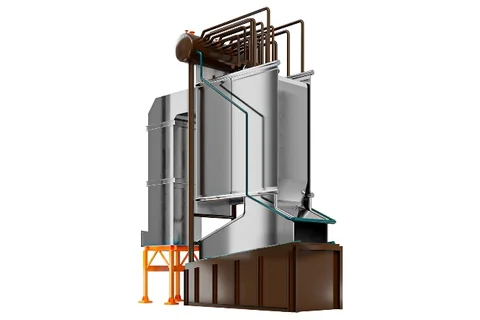

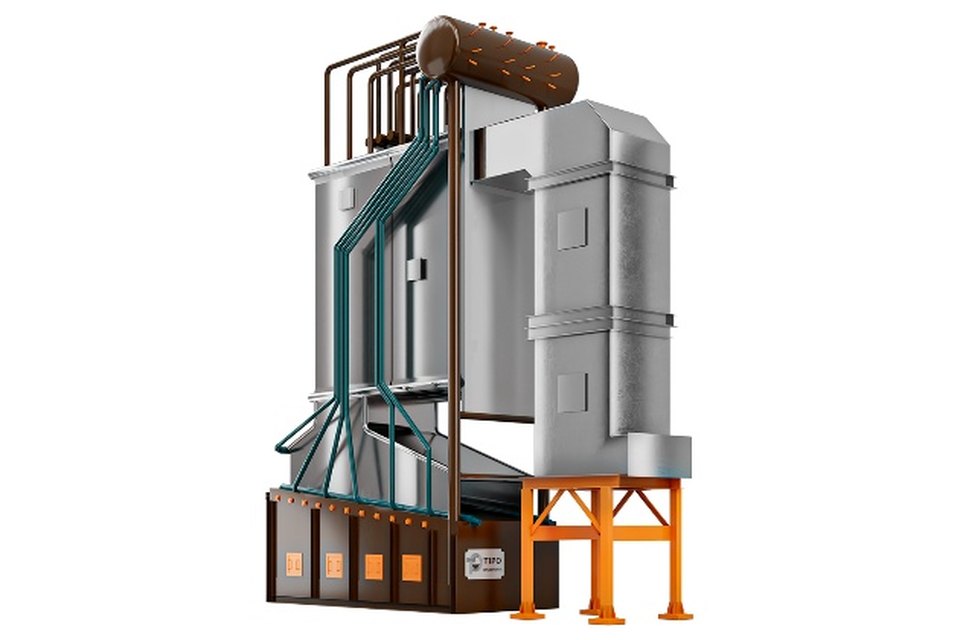

PKB-P
דוד צינורות מיםדוד קיטור צינורות מים עם סבכה נעה
- דוד צינורות מים
- סבכה משופעת נעה
- מתוכנן לביומסה ולדלקים מוצקים אחרים
- גרסת דוד קיטור
יישומים (דלק מוצק וביומסה)
- אנרגיה וקוגנרציה
- חום וחשמל במתקני אנרגיה ותעשייה
- מפעלי תעשייה
- קיטור תהליכי וחום תהליכי לתהליכי ייצור
- תעשיית העץ
- שבבי עץ, קליפות, נסורת ופסולת עץ המשמשים כדלק
- חקלאות ואגרו-תעשייה
- קש, גלעינים, קליפות ושאריות חקלאיות אחרות כדלק
- תעשיית המזון
- קיטור תהליכי, ייבוש, עיקור וחימום תהליכי
- עיסת נייר ונייר
- קיטור ואנרגיה מביומסת עץ ומתוצרי לוואי של הייצור
- תעשיית הכימיה והתהליך
- קיטור תהליכי וחימום תהליכי
- מטלורגיה וכרייה
- חום תהליכי לתהליכים עתירי אנרגיה
- חימום אזורי
- מים חמים ומוחמים לרשתות הפצה
- מתקנים עירוניים וציבוריים
- חימום מבני תעשייה, מסחר ומבני ציבור
- מתקני אנרגיה מביומסה
- אנרגיה מדלקים מתחדשים
דודי קיטור לדלק נוזלי וגזי
EN 12953
דודי צינורות אש לפי EN 12953
בדודי צינורות אש נפח המים גדול, והם משמשים כדודי קיטור, דודי מים מוחמים ודודי מים חמים.
מאפייני תכנון
- תא היפוך צף
- תא היפוך אחורי מקורר מים
- מחמם-על קיטור זמין בדודי הקיטור
- אקונומייזר זמין כציוד אופציונלי
מאפייני הפעלה
- פעולה יציבה הודות לנפח המים הגדול.
- הסתגלות טובה לשינויים בביקוש ולעומסי שיא קצרים.
- ייצור אחיד של קיטור, מים מוחמים או מים חמים.
- פעולה אמינה בטווח עומסים רחב.
- ייצור קיטור רווי, וקיטור מחומם־על בעת התקנת מחמם-על.
- יעילות גבוהה, בייחוד עם אקונומייזר.
- בקרה פשוטה עם אפשרות לרמת אוטומציה גבוהה.
- משמשים בתהליכים תעשייתיים, בתחנות כוח ובמערכות חימום.
EN 12952
דודי צינורות מים לפי EN 12952
בדודי צינורות מים נפח המים קטן. רובם נבנים כדודי קיטור ודודי מים מוחמים, ואילו גרסאות למים חמים נדירות בהרבה.
מאפייני תכנון
- מבנה צינורות מים
- נפח מים קטן בהשוואה לדודי צינורות אש
- תא בעירה מקורר מים הבנוי מצינורות ובהם מים במחזור
- קירות ממברנה בין צינורות תא הבעירה
- תכנון בעל תוף יחיד או שני תופים, בהתאם לקיבולת ולפרמטרי ההפעלה
- זרימת מים טבעית או מאולצת
- מחמם-על קיטור זמין
- אקונומייזר זמין
- מחמם אוויר זמין ביחידות גדולות יותר
- מתאים להספקים גבוהים וללחצי עבודה גבוהים
- שריפת ביומסה, פחם, דלק גזי ודלק נוזלי
- מבנה מודולרי המותאם להובלה ולהקמה
מאפייני הפעלה
- תגובה מהירה לשינויי עומס הודות לנפח המים הקטן
- זמן הפעלה קצר יותר
- יעילות גבוהה של העברת חום
- ייצור קיטור רווי וקיטור מחומם־על
- משמש לייצור חשמל, קוגנרציה ותהליכים תעשייתיים תובעניים
- לחצים וטמפרטורות גבוהים יותר מאשר בדודי צינורות אש
דגמים (דלק נוזלי וגזי)

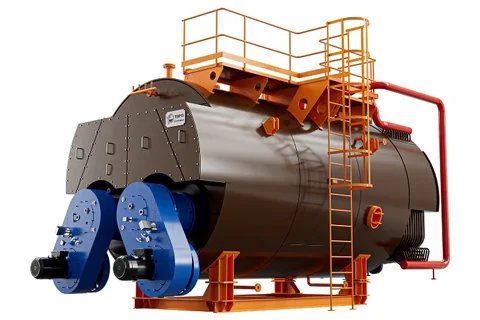

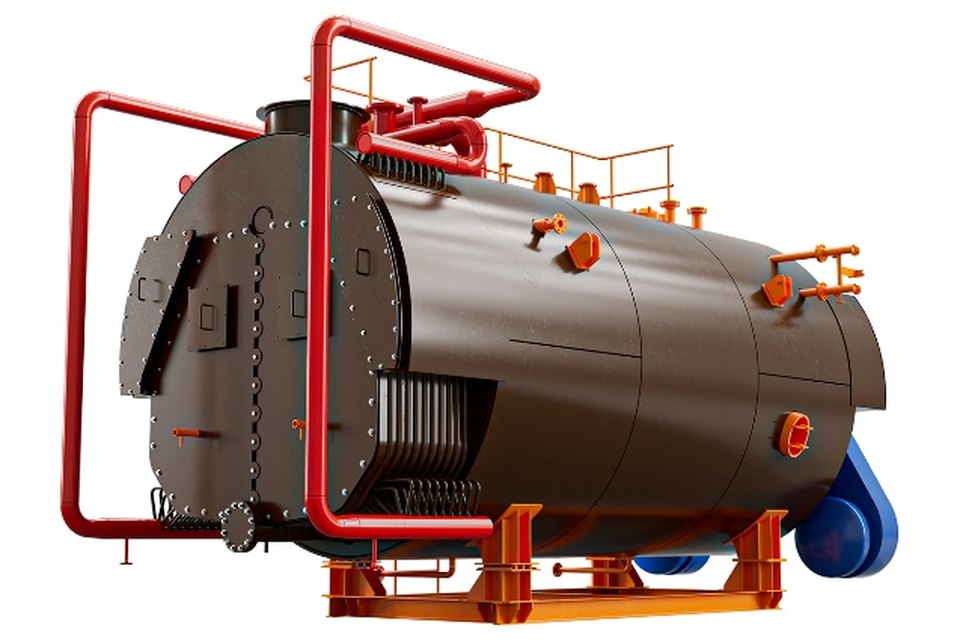

PKT-P
דוד צינורות אשדוד קיטור צינורות אש דו־מבערי
- תכנון קליפה כיחידה מוכנה
- שני מבערים
- שני צינורות בעירה
- מבנה תלת־מעבר
- חבילת צינורות עשן
- עם מחמם-על קיטור או בלעדיו
- הפעלה בקיטור
- מתוכנן לדלקים גזיים ונוזליים
- מבערים המותאמים לדלק ולדרישות המתקן

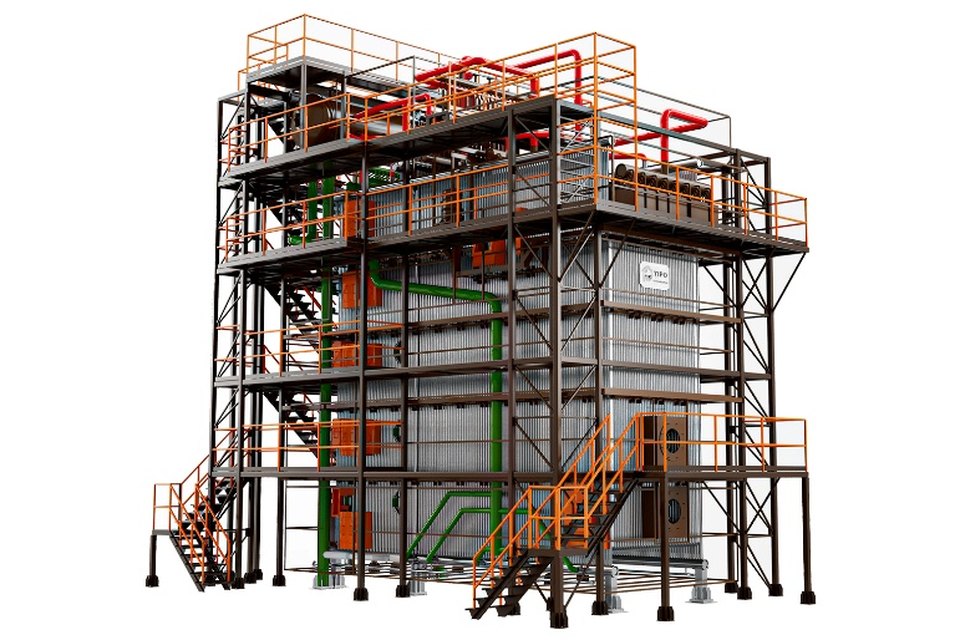

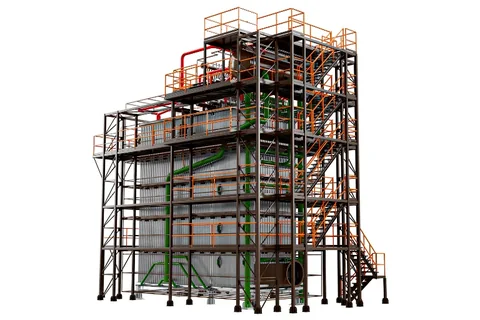

PKP-P
דוד צינורות מיםדוד קיטור צינורות מים
- דוד צינורות מים עם קירות ממברנה
- הפעלה בקיטור
- מבער אחד, שניים או יותר, בהתאם לקיבולת
- תא בעירה ממברנה מקורר מים
- מתוכנן לדלקים גזיים ונוזליים
- מבערים המותאמים לדלק ולדרישות המתקן
- מחמם-על קיטור
- קולטים ומערכת צינורות של משטחי הממברנה
- מיכל מי הזנה

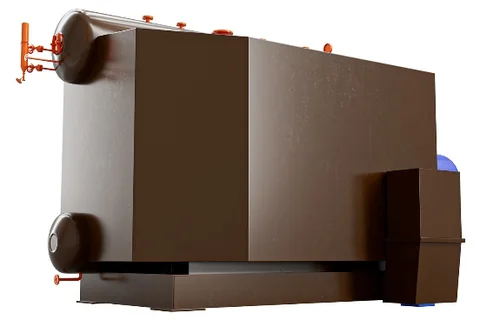

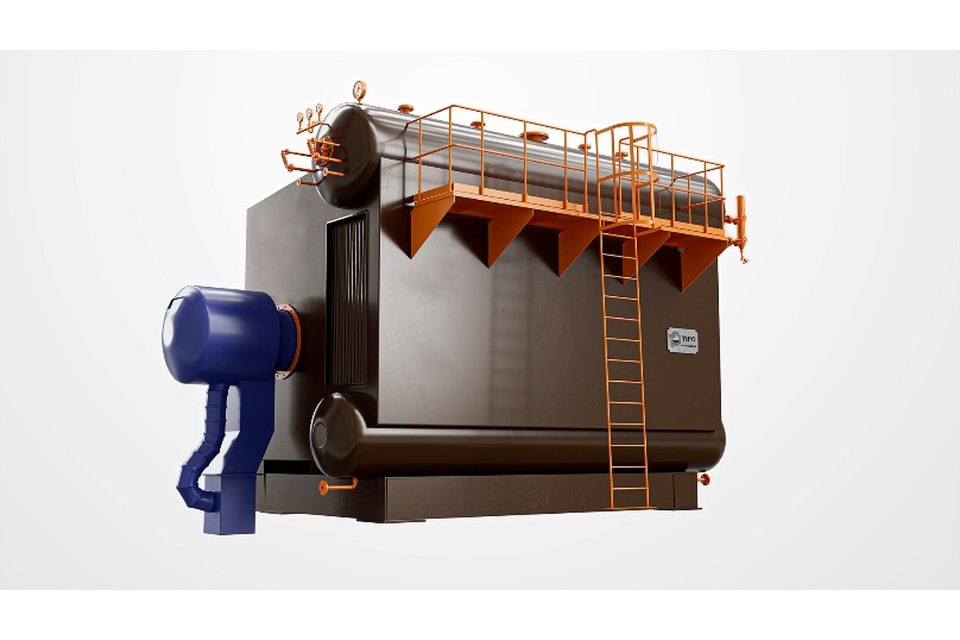

TPD-P
דוד צינורות מיםדוד קיטור צינורות מים דו־תופי
- דוד צינורות מים עם קירות ממברנה
- הפעלה בקיטור
- שני מבערים
- תא בעירה ממברנה מקורר מים
- עם מחמם-על קיטור או בלעדיו
- קולטים ומערכת צינורות של משטחי הממברנה
- מערכת מחזור מים וקיטור
- מתוכנן לדלקים גזיים ונוזליים
- מבערים המותאמים לדלק ולדרישות המתקן
- מיכל מי הזנה
יישומים (דלק נוזלי וגזי)
- מפעלי תעשייה
- קיטור תהליכי או מים לתהליכי ייצור
- ייצור חשמל
- קיטור לטורבינות, קוגנרציה ומתקני אנרגיה
- תעשיית המזון
- בישול, עיקור, פסטור, שטיפה וחימום תהליכי
- תעשיית הטקסטיל
- צביעה, כביסה, ייבוש וגימור
- תעשייה כימית ופטרוכימית
- חימום תהליכי, בקרת טמפרטורה וייצור
- תעשייה פרמצבטית
- עיקור, קיטור תהליכי ותהליכים מבוקרים
- עיסת נייר ונייר
- כמויות גדולות של קיטור לייבוש ולעיבוד סיבים
- מטלורגיה וכרייה
- קיטור תהליכי ומים מוחמים לתהליכים עתירי אנרגיה
- מבנים מסחריים ומוסדיים
- חימום ומים חמים לשימוש ביתי
- בתי חולים ובריאות
- חימום, מים חמים ועיקור
- חימום אזורי
- מים חמים ומוחמים לרשתות הפצה
ציוד סטנדרטי בכל דוד
בלי קשר לסוג הדוד ולדלק, כל דוד של TIPO Kotlogradnja מסופק עם הציוד והתכנון הבאים.
- מכשור מלא: מדי לחץ, מדי טמפרטורה ואביזרים
- בקרה ויסות אוטומטיים של הדוד
- חיבורים לתפעול, לניטור ולתחזוקה
- שסתומי בטיחות, ניתוק ובקרה
- תכנון המותאם לבדיקה ולשירות פשוטים
- יעילות תרמית גבוהה
- בידוד תרמי של גוף הדוד עם חיפוי מגן מפח
- במות וגישה לתחזוקה בטוחה, לפי דרישת הפרויקט
התקנים שלפיהם אנו מתכננים ובונים
TIPO Kotlogradnja מתכננת ומייצרת דודים ומתקני דודים שלמים בהתאם לדרישות המשקיע, לסוג הדלק, לקיבולת ולמשטר ההפעלה. התהליך כולל ניתוח דרישות, הצעת פתרון, הצעת מחיר, תכנון, רכש חומרים, ייצור, הקמה, בדיקות והפעלה. בלי קשר למורכבות הפרויקט או לשוק, הציוד מתוכנן ונבנה לפי תקנים אירופיים ובינלאומיים, ובהם EN 12952, EN 12953, EN 13445, EN 13480, ASME BPVC ו-AD 2000, בהתאם לתיעוד הפרויקט ולדרישות המשקיע.
שאלות נפוצות
מה ההבדל בין דוד קיטור צינורות אש לדוד קיטור צינורות מים?
לדוד צינורות אש יש נפח מים גדול, הוא נבנה לפי EN 12953 ומתאים לקיבולות קטנות ובינוניות עם תפעול יציב. לדוד צינורות מים יש נפח מים קטן, הוא נבנה לפי EN 12952 ומשמש לקיבולות גדולות יותר, ללחצים גבוהים יותר ולקיטור מחומם יתר.
באילו דלקים יכול דוד קיטור של TIPO Kotlogradnja לפעול?
דלק מוצק (פחם), ביומסה (שבבי עץ, פלטות, קש, קליפות), דלק נוזלי וגזי (גז טבעי, סולר קל, מזוט כבד) ותערובות גז–מימן. תא הבעירה והמבערים מתוכננים בהתאם לדלק הנבחר.
האם דוד קיטור יכול לייצר קיטור מחומם-על?
כן. לפי בקשה מותקן מחמם-על הן בדודי צינורות אש והן בדודי צינורות מים. קיטור מחומם-על משמש לטורבינות ולתהליכים הדורשים טמפרטורה גבוהה מזו של קיטור רווי.
כיצד נבחרים ספיקה ולחץ של דוד קיטור?
על פי פרופיל הביקוש בפועל לקיטור, הלחץ והטמפרטורה הנדרשים אצל הצרכנים, סוג הדלק ומשטר ההפעלה. המהנדסים שלנו מבצעים חישוב תרמי על נתוני המשקיע ומציעים את הסוג, הגודל והתצורה.
אילו תקנים חלים על דודי קיטור?
EN 12953 לדודי צינורות אש, EN 12952 לדודי צינורות מים, EN 13445 לכלי לחץ, EN 13480 לצנרת, ו-ASME BPVC או AD 2000 לשווקי יצוא. ציוד לחץ נושא סימון CE לפי PED 2014/68/EU.
איזה ציוד מסופק עם דוד קיטור?
אביזרי מדידה ובטיחות, בקרה ואוטומציה, מיכל מי הזנה עם משאבות, מחמם-על, אקונומייזר ומחמם אוויר במידת הצורך, ופלטפורמות שירות. האספקה יכולה לכלול גם חדר דודים שלם בשיטת מפתח ביד.
