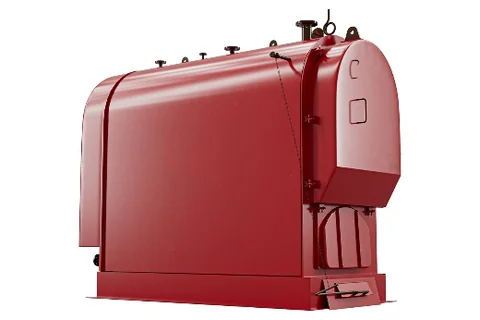

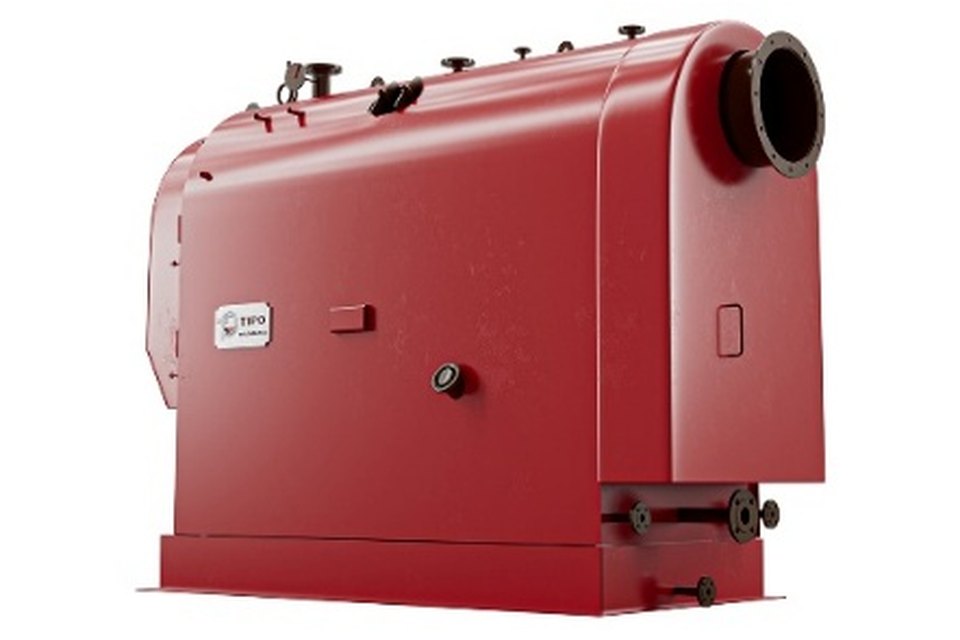

MAG-V
דוד צינורות אשדוד מים מוחמים צינורות אש לדלק מוצק
- דוד צינורות אש בתכנון תלת-מעברי
- סבכה שטוחה לבעירת דלק מוצק
- תא היפוך ואגד צינורות עשן
- זמין כדוד קיטור, דוד מים מוחמים או דוד מים חמים
דודי מים מוחמים
דוד מים מוחמים מייצר מים בלחץ מעל 110 °C ללא אידוי, עבור חימום אזורי ומערכות תעשייה ואנרגיה.
דודי מים מוחמים מייצרים מים חמים עבור מערכות תעשייה, אנרגיה וחימום אזורי. כל דוד מתוכנן ומיוצר בהתאם לקיבולת הנדרשת, סוג הדלק, פרמטרי ההפעלה ודרישות המשקיע.
סוג הדוד
דלק
הקיבולת, הלחץ, הטמפרטורה, החומרים, הדלק, הציוד והתצורה נקבעים לפי הדרישות הטכניות של המשקיע והפרויקט הספציפי.
שלחו פנייהדודי מים מוחמים לדלק מוצק ולביומסה
EN 12953
דודי צינורות אש עם תא בעירה קדמי בעל סבכה לפי EN 12953
לדודי צינורות אש נפח מים גדול, והם מייצרים מים מוחמים ממגוון דלקים מוצקים וביומסה.
מאפייני תכנון
- סבכה קבועה או נעה, בהתאם לדלק, לקיבולת ולדרישות התהליך
- תכנון המותאם לפחם, ביומסת עץ ודלקים מוצקים אחרים
- תא היפוך צף
- תא היפוך אחורי מקורר מים
- אקונומייזר זמין כציוד אופציונלי
- מערכות אוטומטיות להזנה ולמינון של הדלק
- מערכות לפינוי והובלת אפר
מאפייני הפעלה
- פעולה יציבה וייצור אחיד של מים מוחמים הודות לנפח המים הגדול.
- פעולה אמינה בעומס משתנה ובביקוש משתנה לחום.
- אגירת אנרגיה תרמית בנפח המים של הדוד.
- מתאים לפעולה רציפה במערכות תעשייה וחימום אזורי.
- בעירה של מגוון דלקים מוצקים וביומסה, כאשר התא הקדמי ואספקת האוויר מתוכננים בהתאם.
- הזנה ומינון אוטומטיים של דלק, בהתאם לסוג הדלק ולדרישות המתקן.
- פינוי והובלת אפר מבוקרים.
- יעילות גבוהה יותר עם אקונומייזר מותקן.
- הפעלה ותחזוקה פשוטות יותר ממערכות מורכבות של צינורות מים.
- מתאים לקיבולות קטנות ובינוניות, בהתאם לפרויקט הספציפי.
EN 12952
דודי צינורות מים לפי EN 12952
לדודי צינורות מים נפח מים קטן. הם מיועדים להספקים גבוהים יותר, לטמפרטורות גבוהות יותר ולמשטרי הפעלה תובעניים יותר.
מאפייני תכנון
- מבנה צינורות מים
- תא בעירה מקורר מים הבנוי מצינורות ובהם מים במחזור
- קירות ממברנה בין צינורות תא הבעירה
- תכנון בעל תוף יחיד או שני תופים, בהתאם לקיבולת ולפרמטרי ההפעלה
- זרימת מים טבעית או מאולצת
- אקונומייזר זמין
- מבנה מודולרי המותאם להובלה ולהקמה
- מערכות אוטומטיות להזנת דלק ולפינוי אפר
מאפייני הפעלה
- תגובה מהירה לשינויי עומס הודות לנפח המים הקטן
- יעילות גבוהה של העברת חום
- לחצים וטמפרטורות גבוהים יותר מאשר בדודי צינורות אש
- מתאים לקיבולות גדולות יותר ולפעולה רציפה
- משמש לייצור חשמל, קוגנרציה ותהליכים תעשייתיים תובעניים
ההבדל בין דודים לדלק מוצק לדודי ביומסה
ההבדלים בין דודים לדלק מוצק מחצבי לדודי ביומסה נוגעים בעיקר לתכנון הסבכה, לחלוקת אוויר הבעירה הראשוני והמשני, למבנה אזורי הבעירה ולמערכות הזנת הדלק. מכיוון שביומסה שונה בהרכבה, בתכולת הלחות ובהתנהגות הבעירה, תא הבעירה ותהליך הבעירה מתוכננים סביב הדלק שנבחר.
דגמים (דלק מוצק וביומסה)

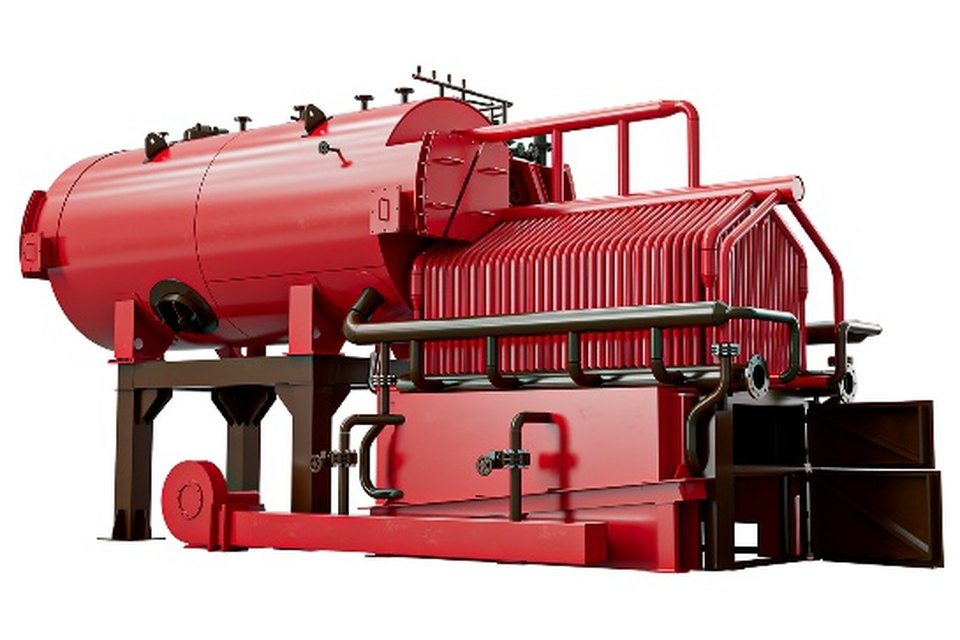

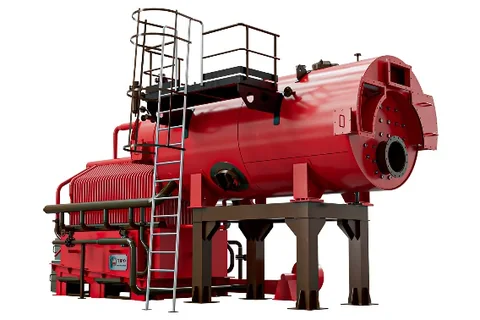

RTPKT-V
דוד צינורות אשדוד מים מוחמים צינורות אש עם תא בעירה ממברנלי
- דוד צינורות אש בתכנון תלת-מעברי
- סבכה משופעת קבועה עם הזנה ידנית
- תא בעירה ממברנה מקורר מים
- צינור בעירה ואגד צינורות עשן
- תא היפוך צף
- מתוכנן לביומסה ולדלקים מוצקים אחרים
- זמין כדוד קיטור, דוד מים מוחמים או דוד מים חמים
יישומים (דלק מוצק וביומסה)
- אנרגיה וקוגנרציה
- חום וייצור משולב של חום וחשמל
- חימום אזורי
- מים מוחמים לרשתות חימום עירוניות ותעשייתיות
- מפעלי תעשייה
- חימום תהליכי בדרישות טמפרטורה גבוהות
- תעשיית העץ
- אנרגיה משבבי עץ, קליפות ונסורת
- עיסת נייר ונייר
- חום מביומסה ומתוצרי לוואי של התהליך
- חקלאות ואגרו-תעשייה
- ביומסה לייצור חום
- תעשיית הכימיה והתהליך
- חימום תהליכי ובקרת טמפרטורה
- מתקנים עירוניים וציבוריים
- חימום של בניינים ומתחמים גדולים יותר
דודי מים מוחמים לדלק נוזלי וגזי
EN 12953
דודי צינורות אש לפי EN 12953
דודי צינורות אש בעלי נפח מים גדול משמשים כדודי מים מוחמים במערכות תעשייה ואנרגיה.
מאפייני תכנון
- תא היפוך צף
- תא היפוך אחורי מקורר מים
- אקונומייזר זמין כציוד אופציונלי
- פעולה יציבה בטווח עומסים רחב
- מתאים לקיבולות קטנות ובינוניות
מאפייני הפעלה
- פעולה יציבה וייצור אחיד של מים מוחמים הודות לנפח המים הגדול.
- פעולה אמינה בטווח עומסים רחב.
- התאמה טובה לשינויים בביקוש לחום.
- בקרה מדויקת של טמפרטורת המים ושל הספק הדוד.
- רמת אוטומציה גבוהה של הבעירה ושל בקרת הדוד.
- פעולה על מגוון דלקים נוזליים וגזיים, בהתאם למבער.
- מתאים לפעולה רציפה במערכות תעשייה, אנרגיה וחימום אזורי.
- יעילות גבוהה יותר עם אקונומייזר מותקן.
- בקרה, פיקוח ותחזוקה פשוטים.
- מתאים לקיבולות קטנות ובינוניות, בהתאם לפרויקט הספציפי.
EN 12952
דודי צינורות מים לפי EN 12952
דודי צינורות מים בעלי נפח מים קטן מיועדים להספקים גבוהים יותר, לטמפרטורות גבוהות יותר ולמערכות אנרגיה תובעניות יותר.
מאפייני תכנון
- מבנה צינורות מים
- נפח מים קטן בהשוואה לדודי צינורות אש
- תא בעירה מקורר מים הבנוי מצינורות ובהם מים במחזור
- קירות ממברנה בין צינורות תא הבעירה
- תכנון בעל תוף יחיד או שני תופים, בהתאם לקיבולת ולפרמטרי ההפעלה
- זרימת מים טבעית או מאולצת
- אקונומייזר זמין
- מחמם אוויר זמין ביחידות גדולות יותר
- מבנה מודולרי המותאם להובלה ולהקמה
- מתאים להספקים גבוהים וללחצי עבודה גבוהים
מאפייני הפעלה
- תגובה מהירה לשינויי עומס הודות לנפח המים הקטן
- זמן הפעלה קצר יותר
- יעילות גבוהה של העברת חום
- משמש לייצור חשמל, קוגנרציה ותהליכים תעשייתיים תובעניים
- לחצים וטמפרטורות גבוהים יותר מאשר בדודי צינורות אש
דגמים (דלק נוזלי וגזי)

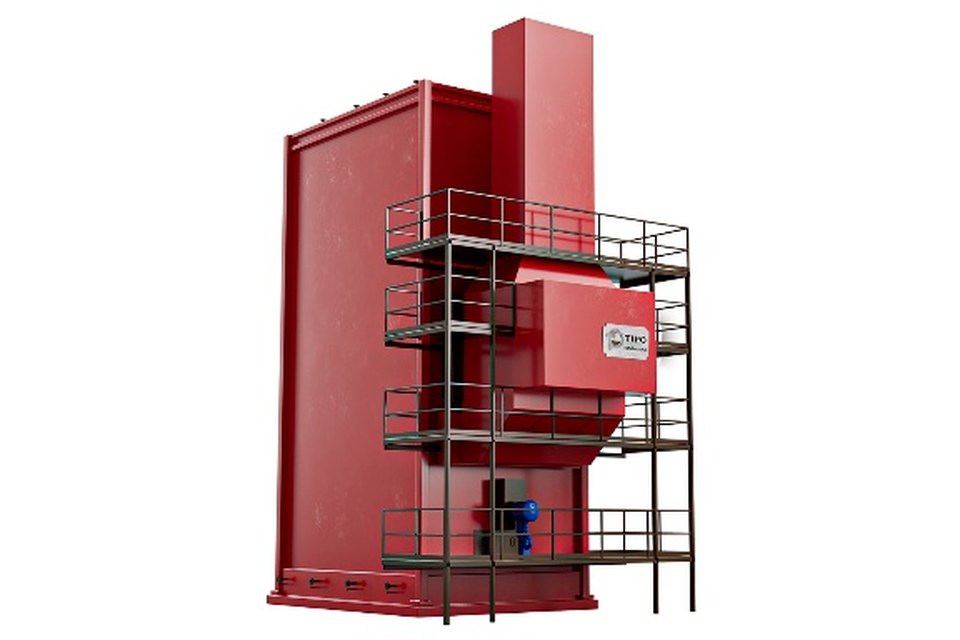

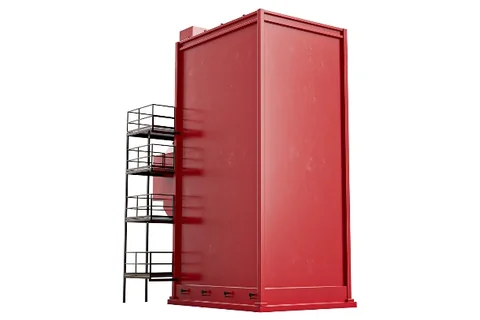

TMV-V
דוד צינורות מיםדוד מים מוחמים צינורות מים אנכי
- תכנון גלילי אנכי עם מעטפת פלדה
- הפעלה במים מוחמים או חמים
- הפעלה בדלק נוזלי וגזי
- תא בעירה ממברנלי עם משטח חימום מורחב
- אגד צינורות קונבקטיבי להעברת חום יעילה
- מסלול גזי פליטה תלת-מהלכי או רב-מהלכי
- נפח מים גדול ופעולה יציבה
- עומס תרמי נמוך בתא הבעירה לאורך חיי שירות ארוכים
- אקונומייזר או יחידה לניצול חום פסול כאפשרות
- מבער אוטומטי עם בקרת בעירה מלאה
- משאבות מחזור
- מסופק כדוד עצמאי או כחלק מחדר דודים שלם

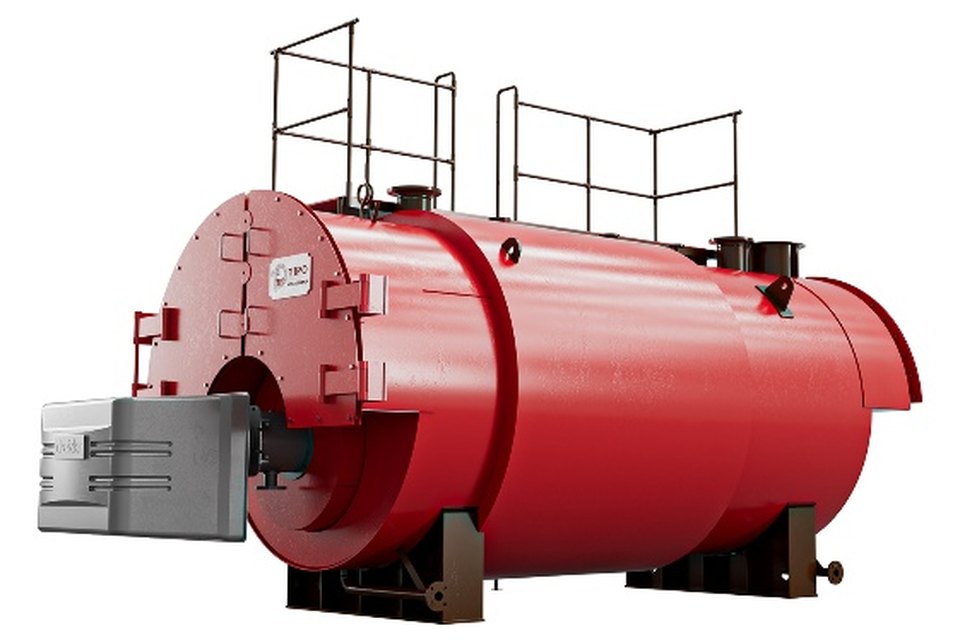

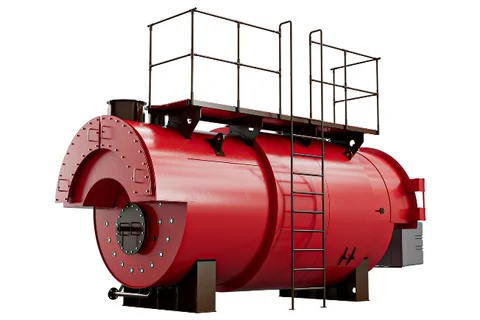

TKT-V
דוד צינורות אשדוד מים מוחמים צינורות אש לדלק נוזלי וגזי
- דוד צינורות אש בתכנון תלת-מעברי
- מבער יחיד
- צינור בעירה חלק או גלי
- תא היפוך ואגד צינורות עשן
- הפעלה במים מוחמים או חמים
- מתוכנן לדלקים גזיים ונוזליים
- מבערים המותאמים לדלק ולדרישות המתקן

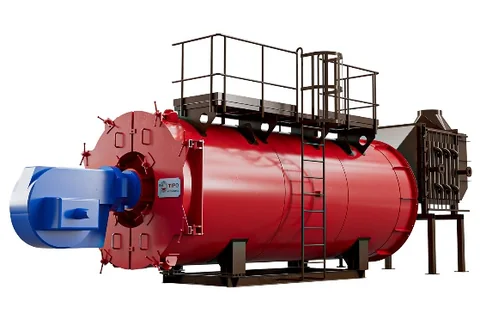

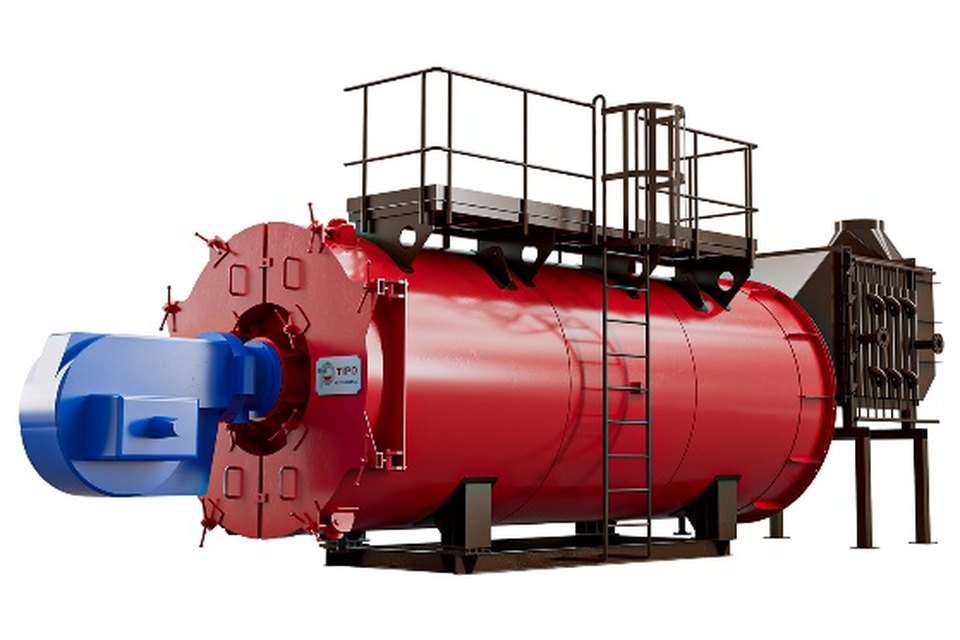

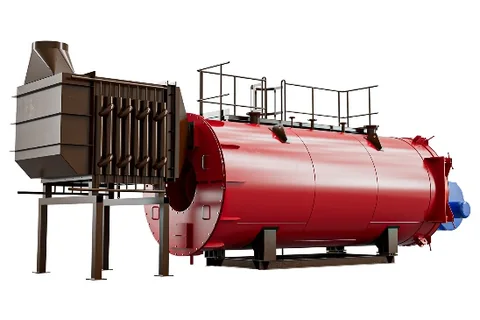

VKT-V
דוד צינורות אשדוד מים מוחמים צינורות אש
- דוד צינורות אש בתכנון תלת-מעברי
- מבער יחיד
- צינור בעירה חלק או גלי
- תא היפוך ואגד צינורות עשן
- זמין כדוד מים מוחמים או כדוד מים חמים
יישומים (דלק נוזלי וגזי)
- חימום אזורי
- מים מוחמים לרשתות הפצה
- אנרגיה וקוגנרציה
- ייצור והולכה של חום
- מפעלי תעשייה
- חימום תהליכי ותהליכים טכנולוגיים
- תעשייה כימית ופטרוכימית
- בקרת טמפרטורה וחימום תהליכי
- תעשיית המזון
- חימום תהליכי וייצור
- עיסת נייר ונייר
- חימום תהליכי ואספקת אנרגיה
- מבנים מסחריים
- מלונות, מתחמי משרדים וקניונים
- בתי חולים ובריאות
- חימום ומים חמים
- מוסדות חינוך
- בתי ספר, מכללות ואוניברסיטאות
- מרכזי אנרגיה תעשייתיים
- אספקה מרכזית של מים חמים למספר צרכנים
ציוד סטנדרטי בכל דוד
בלי קשר לסוג הדוד ולדלק, כל דוד של TIPO Kotlogradnja מסופק עם הציוד והתכנון הבאים.
- מכשור מלא: מדי לחץ, מדי טמפרטורה ואביזרים
- בקרה ויסות אוטומטיים של הדוד
- חיבורים לתפעול, לניטור ולתחזוקה
- שסתומי בטיחות, ניתוק ובקרה
- תכנון המותאם לבדיקה ולשירות פשוטים
- יעילות תרמית גבוהה
- בידוד תרמי של גוף הדוד עם חיפוי מגן מפח
- במות וגישה לתחזוקה בטוחה, לפי דרישת הפרויקט
התקנים שלפיהם אנו מתכננים ובונים
TIPO Kotlogradnja מתכננת ומייצרת דודים ומתקני דודים שלמים בהתאם לדרישות המשקיע, לסוג הדלק, לקיבולת ולמשטר ההפעלה. התהליך כולל ניתוח דרישות, הצעת פתרון, הצעת מחיר, תכנון, רכש חומרים, ייצור, הקמה, בדיקות והפעלה. בלי קשר למורכבות הפרויקט או לשוק, הציוד מתוכנן ונבנה לפי תקנים אירופיים ובינלאומיים, ובהם EN 12952, EN 12953, EN 13445, EN 13480, ASME BPVC ו-AD 2000, בהתאם לתיעוד הפרויקט ולדרישות המשקיע.
שאלות נפוצות
מה ההבדל בין דוד מים מוחמים לדוד מים חמים?
דוד מים מוחמים מפיק מים בלחץ מעל 110 °C ומיועד לחימום אזורי ולתעשייה; דוד מים חמים פועל עד 110 °C ומשמש לחימום מבנים ולתהליכים בעלי דרישות טמפרטורה נמוכות יותר.
היכן נעשה השימוש הנפוץ ביותר בדודי מים מוחמים?
בתחנות חימום אזורי עירוניות ותעשייתיות, במרכזי אנרגיה, בתעשיית הכימיה, המזון והנייר, בבתי חולים ובמתחמים עסקיים גדולים, בכל מקום שנדרשים בו מים חמים יציבים לרשתות הפצה.
דוד צינורות אש או דוד צינורות מים למים מוחמים, במה לבחור?
דוד צינורות אש (EN 12953) הוא הבחירה הכלכלית לקיבולות קטנות ובינוניות. דוד צינורות מים (EN 12952) נבחר להספקים גבוהים יותר, לטמפרטורות גבוהות יותר ולמשטרי עבודה תובעניים יותר, למשל תחנות חימום עם רשתות גדולות.
האם דוד מים מוחמים יכול לפעול על ביומסה?
כן. הדגמים MAG-V ו-RTPKT-V מיועדים לשבבי עץ, גלולות, קש ודלקים מוצקים אחרים, עם הזנת דלק אוטומטית וסילוק אפר.
איזה ציוד מסופק עם דוד מים מוחמים?
משאבות מחזור וסירקולציה, כלי התפשטות, אביזרי בטיחות ובקרה, אוטומציה, אקונומייזר במידת הצורך וטיפול במים. אנו יכולים לספק חדר דודים שלם.
